Комплексное решение для эластосонографии всех участков

Клиническая потребность: описание тканей

Ткани обладают различными механическими свойствами, одним из которых является эластичность. Известно, что эластичность ткани отражает патологии, которые обнаруживаются при пальпации, и используется как показатель при клинических обследованиях.

Эластичность позволяет тканями изменять форму при надавливании и затем возвращаться к первоначальной форме. Для оценки эластичности ткани деформируют путем приложения внешней нагрузки. Эластосонография позволяет провести анализ эластичности ткани и получить данные об эластичности, используя различные цветовые обозначения реакций тканей с различной эластичностью.

ElaXto: Эластосонография в реальном времени

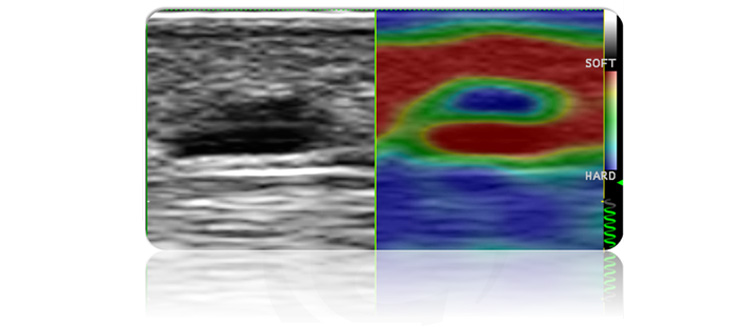

Технология эластосонографии в реальном времени (ElaXto), представленная Esaote, основана на понятии упругой деформации: объект, подверженный нагрузке, деформируется пропорционально прилагаемой нагрузке, в зависимости от структуры материала. Благодаря силе упругой деформации можно оценить изменение эхо-сигнала и понять, как ткани деформируются (мягкие) или сдвигаются (твердые) относительно датчика. Результаты расчета в реальном времени показаны цветом на изображении в B-режиме.

Технологию ElaXto от Esaote можно использовать с линейными, конвексными, внутриполостными и интраоперационными датчиками в различных клинических областях.

Клиническое применение технологии ElaXto и датчики

С помощью технологии ElaXto можно получить диагностические данные для различных клинических областей: обследование молочных желез, щитовидной железы, скелетно-мышечной системы, печени, урологические исследования (предстательная железа и яички) и во время хирургических операций.

Визуализация молочных желез

Для эластосонографии при исследовании молочных желез используются различные линейные датчики (LA533, LA435, LA332, LA523) с частотой до 18 Мгц и функцией трехмерной визуализации (BL433).

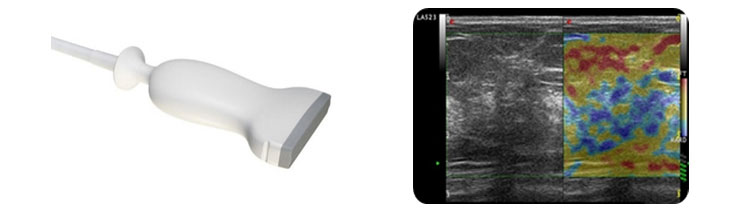

Эластосонография дуктальной карциномы молочной железы с помощью линейного датчика LA533.

Обследование щитовидной железы

Для эластосонографии щитовидной железы используются различные линейные датчики (LA533, LA435, LA332, LA523).

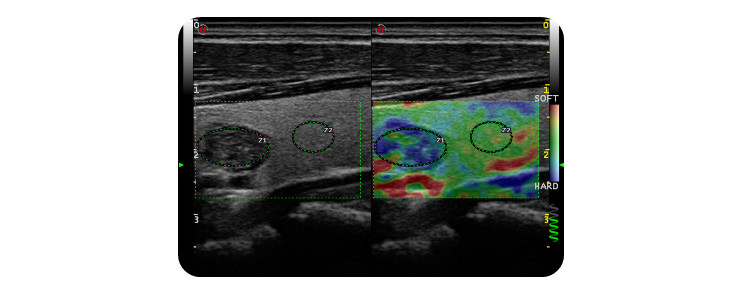

Поражение щитовидной железы, выявленное при эластосонографии линейным датчиком LA533.

Обследование скелетно-мышечной системы

Для эластосонографии скелетно-мышечной системы используются различные линейные датчики (LA533, LA435, LA332, LA523).

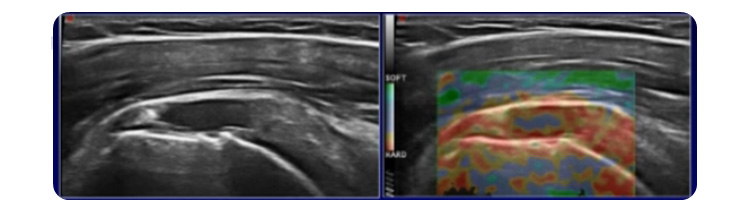

Фокальное поражение костно-мышечных тканей во всю сухожилия надостной мышцы, выявленное при эластосонографии.

Абдоминальные исследования (печень)

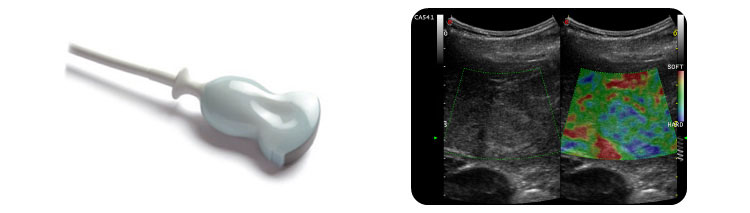

При абдоминальных исследованиях с применением технологии ElaXto используется конвексный датчик CA541.

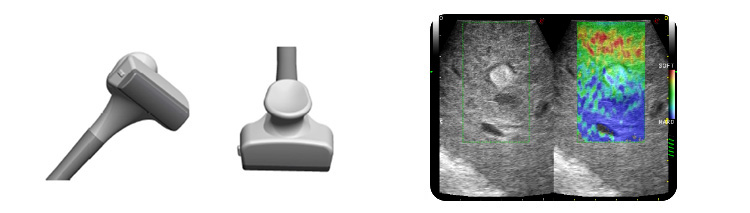

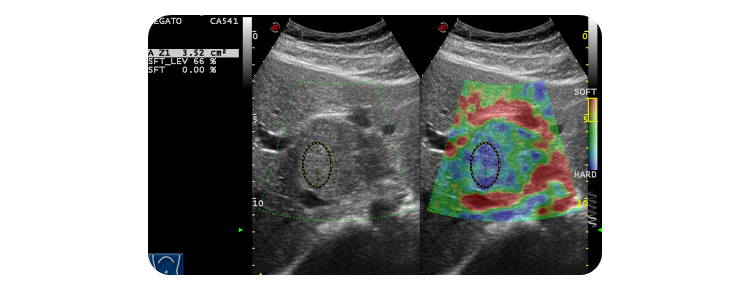

Поражение печени, выявленное при эластосонографии с конвексным датчиком CA541.

Урологические исследования (предстательная железа, яички)

Для применения технологии ElaXto в урологических исследованиях предстательной железы используется внутриполостной датчик (EC1123) и при исследованиях яичек — широкий ряд линейных датчиков (LA533, LA435, LA332, LA523).

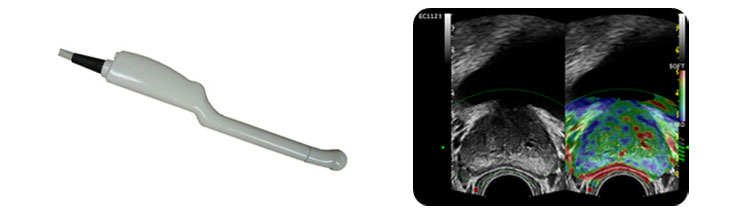

Эластосонография предстательной железы с помощью внутриполостного датчика EC1123.

Интраоперационные исследования (печень)

Для интраоперационной эластосонографии используется линейный интраоперационный датчик (IOT332).

Эластосонография печени во время хирургической операции с помощью линейного датчика IOT332.

Показатели эластосонографии — комплексное решение

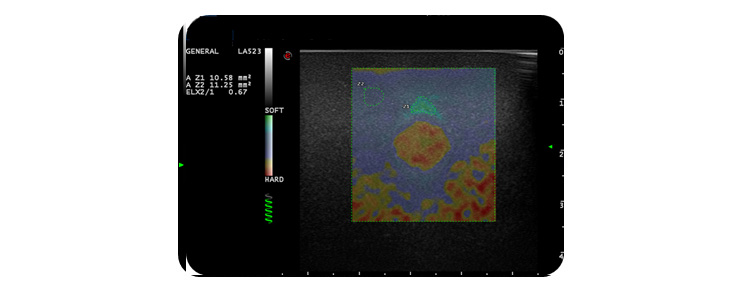

ОТНОШЕНИЕ

Выделив контуры двух зон (Z1 и Z2) при эластосонографии, можно определить отношение между значениями деформации тканей, входящих в эти зоны. Можно использовать произвольные контуры или задавать эллиптические области. Полученное значение прямо пропорционально отношению жесткости ткани в зоне Z2 к жесткости ткани в зоне Z1.

ПРОЦЕНТНОЕ ОТНОШЕНИЕ ЖЕСТКОСТИ/МЯГКОСТИ

Процентное отношение мягкости показывает, сколько пикселей в отображении исследуемой области отклоняется от фиксированного порогового значения в цветовой палитре. Это значение выражается в процентах. Пороговое значение выделяется перемещаемой желтой линией на цветовой палитре.

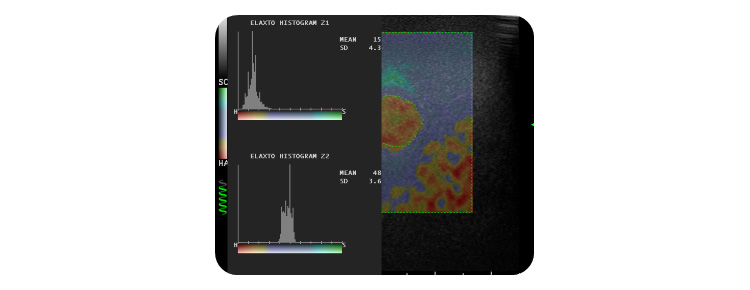

ГИСТОГРАММА

Измерения в определенной области позволяют пользователю создать гистограмму, на которой показано распределение жесткости ткани от жесткой (Ж) до мягкой (М) по шкале от 1 до 100. Также рассчитывается среднее значение (MEAN) и стандартное отклонение (SD) на основе данных деформации ткани в зоне Z. Данные гистограммы можно экспортировать в таблицы Microsoft Excel. Пользователь может с легкостью управлять исходными данными гистограммы и проводить комплексный вторичный анализ данных эластосонографии (кластеризацию, анализ тенденций и т.п.).

Дополнительные возможности измерений с помощью технологии ElaXto:

• Обрисовка эллиптических контуров для анализа отношения жесткости участков.
• Двойное отображение результатов измерений: в B-режиме и в изображении эластосонографии.
• Все измерения можно проводить в реальном времени, а также использовать архивные изображения/клипы и повторять сканирование для любого кадра последовательности
• Возможность сдвигать исследуемую область в пределах одного изображения, чтобы обновлять результаты измерений (отношения и гистограммы) в реальном времени

Полученные данные можно экспортировать в таблицы Microsoft Excel.
