    Диагностика

    Цель компании Esaote – обеспечить точную и надежную диагностику, отвечающую любым клиническим нуждам. Интегрированные решения для управления данными и изображениями гарантируют безопасный и рационализированный рабочий процесс.

Слияние изображений для плохо просматриваемых участков поражения







Virtual Navigator — революционная технология от Esaote, которая позволяет совмещать изображения КТ, МРТ и ПЭТ с ультразвуковым изображением в реальном времени.

НОВЫЙ ВИДЕОРОЛИК «Знакомство с Virtual Navigator»

ПРИСТУПИМ К СЛИЯНИЮ! КТ, МРТ, ПЭТ — слияние с ультразвуковым изображением в реальном времени


Смотрите видео на канале YouTube Esaote

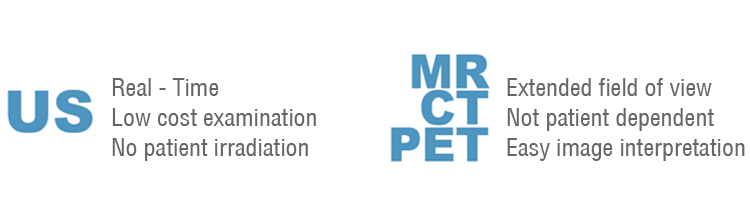

Инструмент виртуальной навигации Virtual Navigator позволяет использовать преимущества различных методов визуализации в реальном времени, без радиоактивного излучения и высоких затрат, для точной диагностики. Он идеально подходит для повседневной медицинской практики, проведения интервенционных процедур, для исследовательской работы и обучения.

Технология Virtual Navigator от Esaote позволяет выполнять слияние изображений, полученных различными способами, в реальном времени. При этом используются такие технологии ультразвуковых исследований, как допплерография, УЗИ с применением контрастных веществ и эластосонография.

Virtual Navigator повышает надежность диагностики и предоставляет следующие возможности:

  • визуализация поражений с помощью КТ/МРТ/ПЭТ, которые плохо просматриваются при ультразвуковом исследовании
  • планирование оптимального подхода к пациентам, при сканировании которых могут возникнуть трудности
  • направление оператора к обследуемому участку

Virtual Navigator предназначен для содействия при проведение интервенционных процедур, в том числе при автоматической маркировке опухоли. Особенна эта функция полезна для чрескожного введения, инъекций, дренирования, абляций, стандартных хирургических операций и др. Возможности:

  • полуавтоматическая обрисовка границ повреждения;
  • компьютерный расчет объема повреждения;
  • определение предполагаемой области омертвения;
  • отслеживание иглы

КЛИНИЧЕСКИЕ ОБЛАСТИ ПРИМЕНЕНИЯ VIRTUAL NAVIGATOR И ПРИМЕНЯЕМЫЕ ДАТЧИКИ

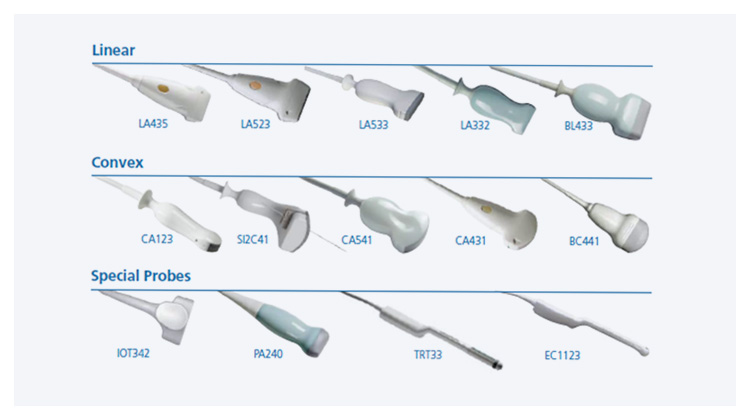

Обширный ряд доступных датчиков позволяет применять технологию Virtual Navigator в различных клинических областях. Можно использовать следующие датчики:

  • конвексные датчики для двумерных и трехмерных абдоминальных исследований;
  • линейные датчики для двумерных и трехмерных исследований щитовидной железы, молочных желез, малых органов, скелетно-мышечной системы, сосудистой системы и в нейрохирургических процедур;
  • конвексные микродатчики для обследования органов малого таза;
  • внутриполостные датчики для применения в урологии и гинекологии;
  • интраоперационные линейные датчики для применения в хирургии;
  • фазированные датчики для нейросонологии;
  • специализированный интервенционный датчик для абдоминальной биопсии.

Регистрация:

  • Внешний маркер
  • Регистрация с помощью CIVCO Omnitrax
  • Одна плоскость для регистрации и одна точка для настройки
  • Автоматическая регистрация

Настройка:

  • Ручная настройка
  • Внутренний маркер

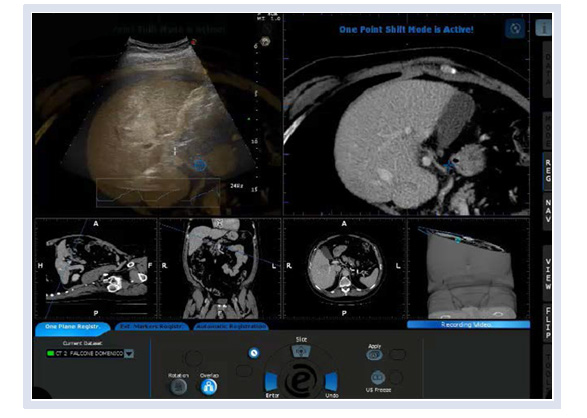

  • АВТОМАТИЧЕСКАЯ корреляция по одной точке

Регистрация по одной точке стала быстрее, проще и точнее.

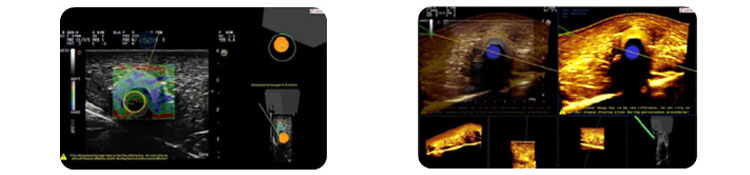

Навигация:

  • Выбор нескольких компоновок с различными уровнями наложения (видоискатель и прицел, режим смешивания, выделение контура)
  • Компас для более простого обнаружения цели
  • Автоматическое переключение: автоматический выбор другого отображения с высоким пространственным разрешение
  • Получение объемного ультразвукового изображения и навигация (с автоматической регистрацией)

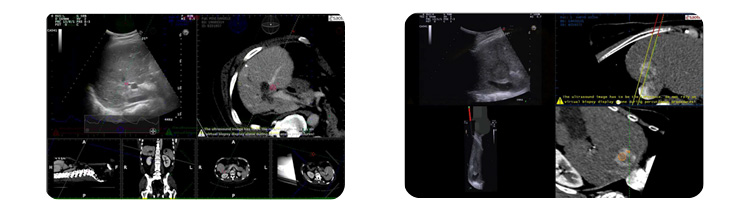

Планирование процедуры:

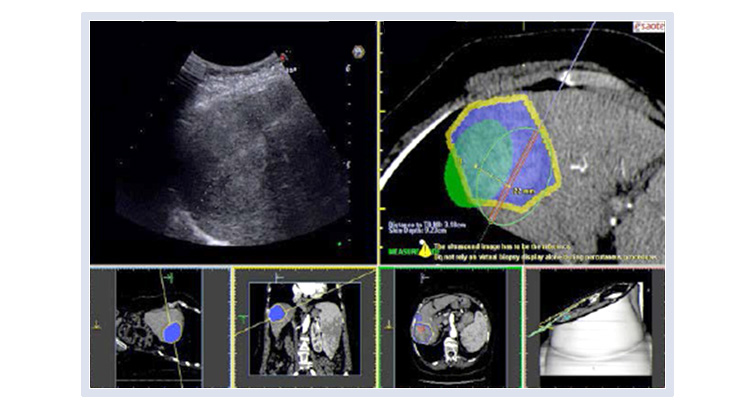

  • Охват всего участка поражения с границей зоны безопасности. Для поражений с большой площадью необходимо несколько введений, поэтому необходимо оградить критические структуры.

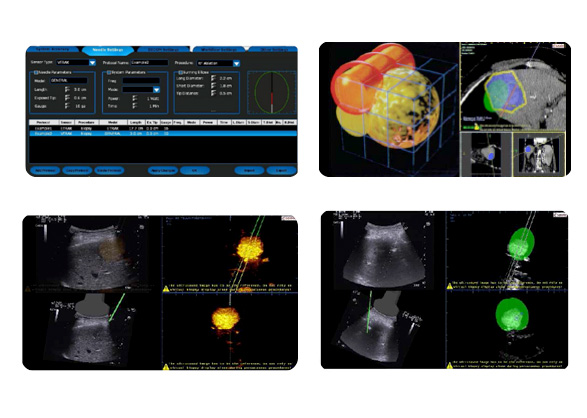

  • Планирование участка омертвения с помощью виртуальной иглы на основе полученных клинических и экспериментальных данных

3D-панорама:

Панорамное слияние нескольких объемных ультразвуковых изображений:

  • Предварительный просмотр на основе данных трекера
  • Слияние на основе анатомических ориентиров (устранение влияния артефактов, например, дыхания или компрессии)


3D-панорама + виртуальная биопсия для навигации по мягким тканям и введения иглы (молочные железы, органы малого таза)

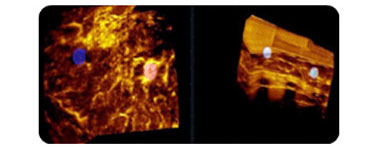

3D-панорама молочной железы и выявление поражения

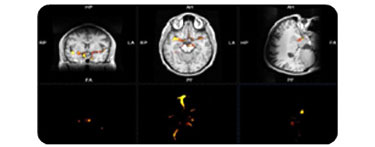

3D-панорама сосудистой системы мозга для управления процедурой



В США агентство FDA ограничивает использование контрастных веществ затемнением левого желудочка и визуализацией эндокардиальной границы левого желудочка.
Windows® является зарегистрированной торговой маркой Microsoft Corporation .

Технология и характеристики зависят от системы/конфигурации. Спецификации могут быть изменены без предупреждения. Информация может касаться продуктов или средств, которые одобрены не во всех странах. Для получения подробной информации свяжитесь с торговым представителем Esaote.
