Эластография сдвиговой волны

Клиническая потребность

По оценкам около 500 миллионов людей по всему миру страдают от хронического вирусного гепатита, из них около 1 миллиона умирает каждый год, в основном от цирроза или гепатоцелюллярной карциномы, спровоцированных инфекцией. Гистологический анализ до сих пор считается стандартом оценки фиброза печени, несмотря на различия при определении стадии, вследствие чего возрастает риск развития заболевания и смерти. Поэтому более перспективными представляются неинвазивные методы оценки фиброза печени. На рынке появились ультразвуковые системы для определения стадии фиброза печени. Они все способны выполнять неинвазивный анализ различий в эластичности мягких тканей, которая измеряется при механическом воздействии на ткань. Эластография сдвиговой волны анализирует сдвиговые волны, возникающие в результате смещения тканей под воздействием сфокусированного ультразвукового луча или внешней силы.

QElaXto

Технология QElaXto — инновационная технология Esaote для точечной эластографии сдвиговой волны. Сдвиговые волны — боковые волны, распространяющиеся перпендикулярно направлению силы, вызвавшей их возникновение. Они распространяются медленно (от 1 до 10 м/с) и быстро затухают в тканях. Скорость распространения сдвиговых волн зависит от эластичности ткани, то есть возрастает при увеличении жесткости исследуемых тканей.

Принцип действия

Система QElaXto выполняет количественную оценку жесткости (выраженную через скорость распространения сдвиговых волн в м/с или модуль Юнга в кПа) небольшого образца ткани. Процесс QElaXto состоит из стадий возбуждения волн и считывания данных. В системе задан допустимый диапазон, за пределами которого значения отклоняются.

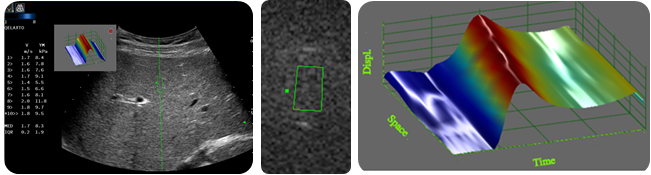

3D eWave

3D eWave — трехмерное представление сдвиговой волны, сгенерированной прибором QElaXto. Она позволяет отследить качество сдвиговой волны.

Преимущества технологии pSWE от Esaote

  • Неинвазивная оценка стадии фиброза
  • Альтернатива принятому стандарту (биопсия)
  • Намного экономичнее, чем магнитно-резонансная эластография (МРЭ)
  • Индикация места удара и затухания позволяет оператору выбрать подходящий участок для измерения
  • Графическое представление сдвиговой волны 3D eWave обеспечивает мгновенные данные по качеству измерения
  • Автоматическое определение надежности измерений на основе статистического анализа полученных радиосигналов позволяет принять или отклонить полученные данные
  • Соответствие клинических потребностям (система разработана совместно с медицинскими экспертами)

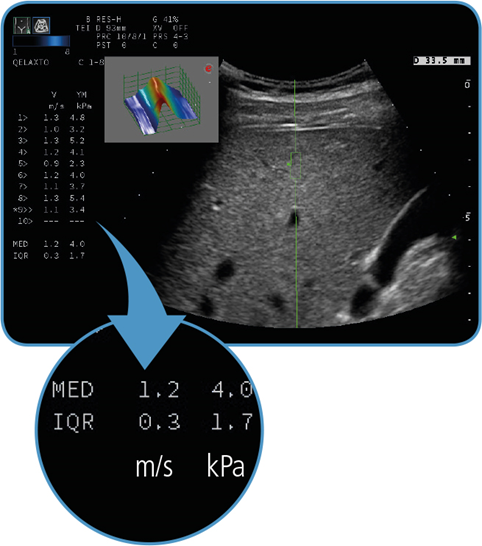

Выбор различных индексов и режимов измерения в м/с и кПа в реальном времени.

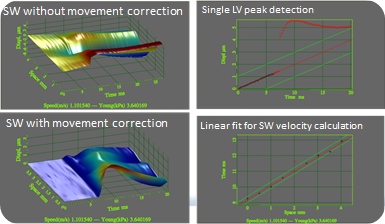

QElaXto использует технологию Esaote, заявленную на патент, для коррекции искажений вследствие движения и ПО с алгоритмом коррекции движений для интеллектуального отбора надежных результатов.



Интерфейс QElaXto оптимизирован для максимальной производительности и настраивается под нужды пользователя:

  • Эргономичность и продуктивность: дистанционное управление
  • Автоматический подогрев после цикла охлаждения
  • Звуковой сигнал по окончании цикла охлаждения
  • Очистка информационного окна после завершения измерений
  • Индикация глубины исследуемой области
  • Короткая пауза на охлаждение для повышения производительности и скорости обследования
  • Индикация охлаждения (снежинка) непосредственно во время измерения для немедленной обратной связи
  • Автоматическое сохранение снимков после каждого измерения
  • Свободный выбор/удаление измерений и изменение статистики в реальном времени

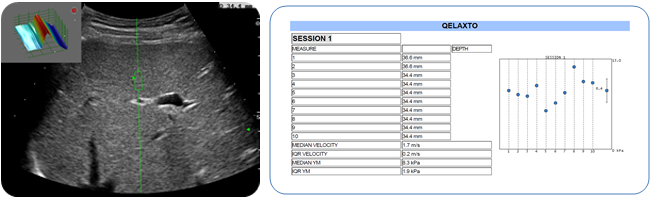

  • Заполнение отчета и рабочего листа

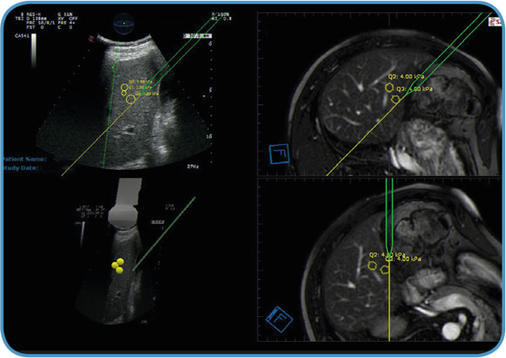

Виртуальный навигатор

В приборе QElaXto pSWE используются технологии Виртуальный навигатор для слияния изображений в реальном времени и Виртуальная биопсия. Измерения выполняются в м/с или кПа (выбор в реальном времени).







Технология и характеристики зависят от системы/конфигурации. Спецификации могут быть изменены без предупреждения. Информация может касаться продуктов или средств, которые одобрены не во всех странах. Для получения подробной информации свяжитесь с торговым представителем Esaote.
